华硕P8B75-M LX PLUS主板折腾记

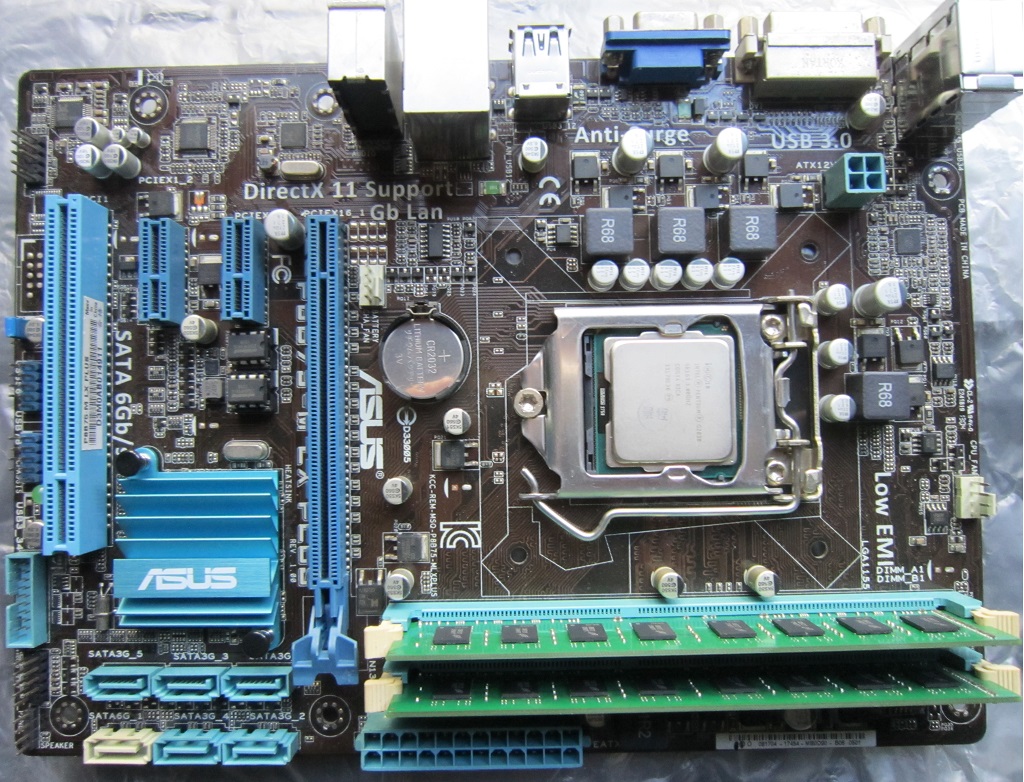

ASUS P8B75-M LX PLUS是华硕公司推出的基于Intel B75芯片组的Micro ATX主板，采用LGA 1155接口，支持第二代和第三代Intel Core系列处理器。配备双通道DDR3内存插槽（最大容量16GB），支持PCI-E 3.0 x16独立显卡扩展，并提供5个SATA Ⅱ与1个SATA Ⅲ存储接口。主板集成Realtek ALC887 8声道音效芯片和Realtek RTL8111F千兆网卡，兼容Windows 7/8操作系统。扩展接口包括8个USB 2.0、4个USB 3.0以及、DVI、VGA等传统端口，采用4+2相供电设计。

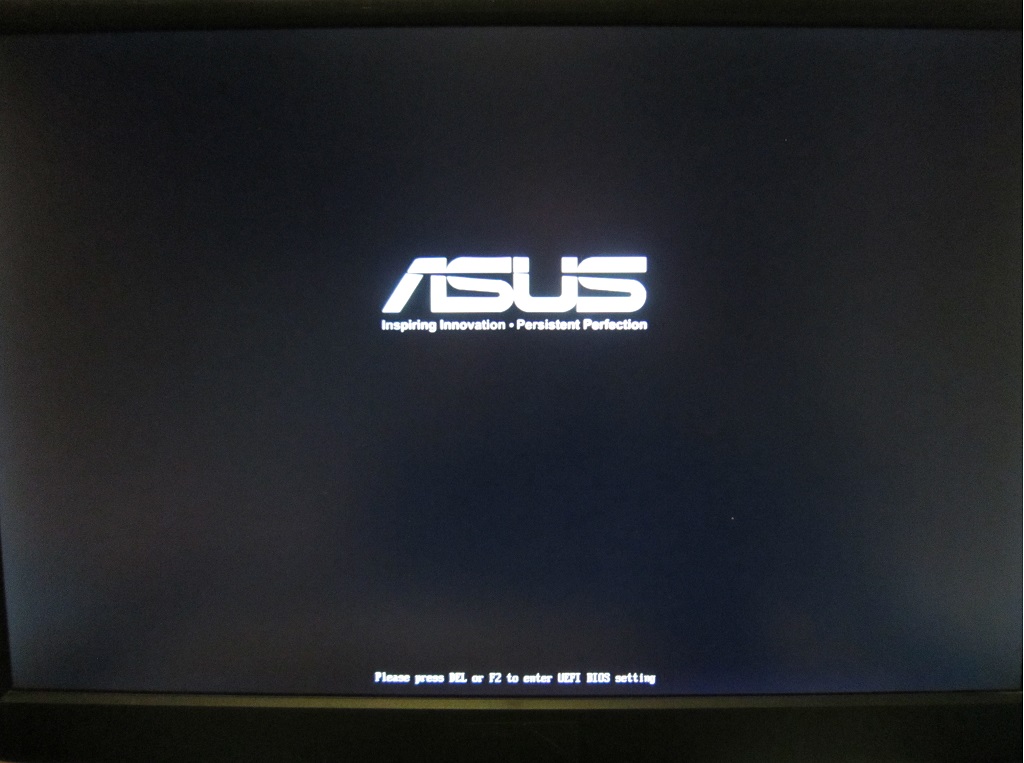

手里有块该主板配奔腾G2030、8GDDR3内存，按开机键CPU风扇转动1秒然后停止3秒才开始启动，蜂鸣一声后点亮屏幕，画面出现ASUS字样的Logo,据其提示按Del或F2均不能进入UEFI BIOS设置。此时按任何键都无反应，甚至大写锁定键也不能亮Caps灯，唯键上NumLock灯常亮。换用PS/2或者USB键盘均是同样现象，开机画面一直停止在显示Logo无法实现后续操作。

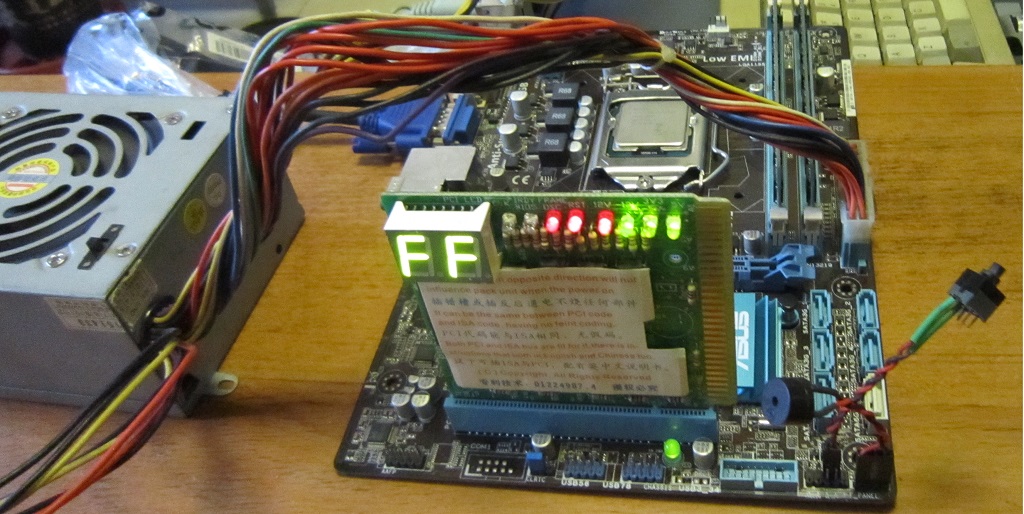

在主板PCI槽中加电脑故障侦察板，开机过程中侦察板上LED显示总是停留在FF没有数字变动（后来才发现此侦察板在该主板上就是一直不跑码的），唯有板上reset灯常亮是不正常的。但此时短接主板上复位键（reset）是能够使主板重新再启动。

将主板接上SATA硬盘也无任何动作，屏幕始终停留在Logo画面。

经过多次尝试发现一些规律：开机过程中键盘NumLock灯点亮的前期，按动大写锁定键能点亮和关闭CapsLock灯多次，大约12次后键盘不再响应进入宕机状态。这一现象说明机器能运行工作，只是在BIOS执行过程中才出现故障！

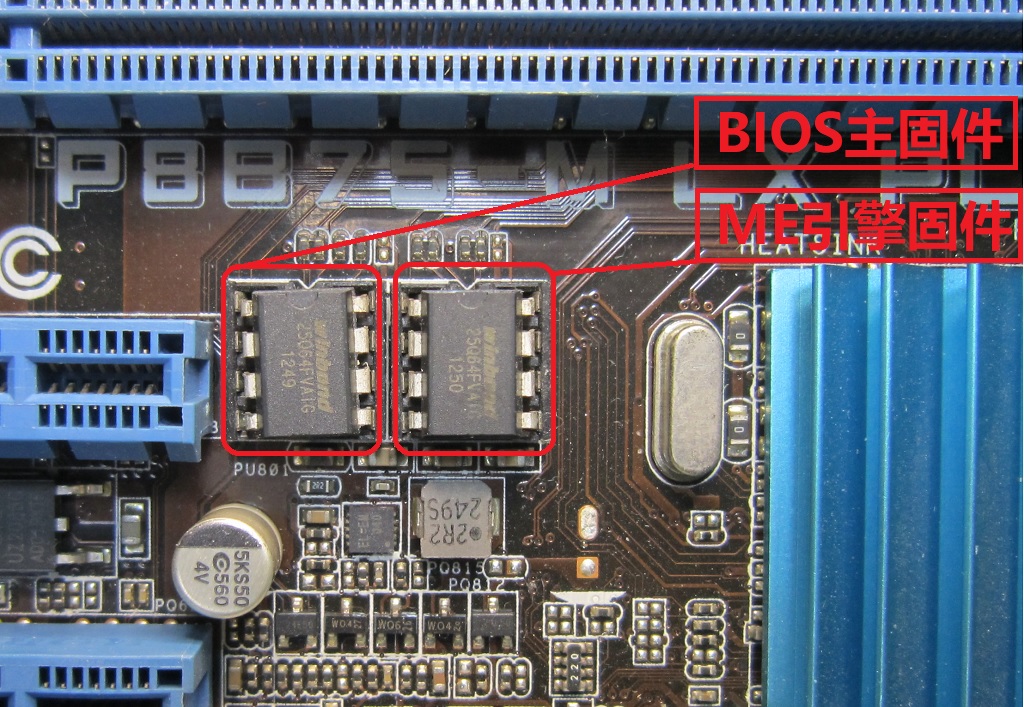

尝试将主板上的两块可拆卸BIOS芯片（25Q64FVAIG）交换位置插入再加电触发开机钮，风扇转动1秒然后停止3秒一直循环，屏幕无显示键盘灯也不能点亮（后来才得知此板的两块BIOS芯片不是备份关系，其上有着不相同的内容，所以不能互换）。恢复两块BIOS芯片回到原来位置才能开机显示。

网上查询华硕主板有停留在Logo界面不动的先例存在，怀疑有可能是其通病，但未搜到引起故障原因和解决办法。俗称此故障为启动卡Logo。

维修陷入僵局，如此搁置一年有余。前几天挂闲鱼上准备卖20块钱，有位老兄还让包邮。就想还是再折腾一下看看。将此板故障询问豆包，开始得到的答复是：

一、优先外设/启动类（最常见）
1. USB设备短路占用USB总线
U盘、移动硬盘、前置USB插错/短路、USB风扇、读卡器全部拔掉；机箱前置USB排线从主板拔下，只留电源、开机跳线再试。B75芯片组前置USB针脚短路极易锁死USB控制器，进LOGO卡死键盘。
2. 硬盘/光驱故障卡住自检
拔掉SATA硬盘电源线+数据线，只剩主板、CPU、内存、电源、显示器裸板开机。硬盘坏道、主控短路会让BIOS卡在存储自检，停止键盘轮询。
3. PS/2口单坏、USB被BIOS禁用
这款主板部分批次BIOS默认USB键盘仅进系统生效，只靠PS/2进BIOS；PS/2针歪、弯针直接废掉PS/2。
二、内存、CMOS、BIOS故障
1. CMOS没电/参数错乱（高发）
断电抠下主板CR2032纽扣电池，静置5分钟放电，装回电池重置BIOS。CMOS电压不足，USB/PS2控制器初始化异常，键盘失效。
2. 内存接触不良
只插单根内存，轮流更换插槽，擦拭金手指；内存自检异常时BIOS停止外设检测，键盘无反应。
3. BIOS损坏
断电短接CLR_CMOS跳线无效，考虑BIOS芯片固件损坏，需重刷BIOS。
三、硬件本体故障
1. 主板USB控制器/IO芯片损坏
PS/2+USB同时全部失灵，大概率I/O控制芯片受损（雷击、静电、电源浪涌）。
2. 电源输出异常
电源5V待机不稳，USB、PS/2供电不足，键盘无法上电，更换电源测试。
3. CPU接触不良
重新拆装CPU，检查针脚有无压弯。
快速最简测试步骤
1. 全拆：拔掉所有SATA设备、前置USB、后置所有USB外设
2. 抠电池放电5min，单条内存插A2槽
3. 裸板开机，再试PS/2键盘能否进BIOS

按照豆包的提示检查和处理均没有发现故障疑点。进一步将情况投喂豆包提示是：

开机自检前段Caps灯可控→LOGO画面锁死键盘 = POST在USB/PS2控制器初始化环节卡死，B75南桥+BIOS配置异常是核心，不是键盘、外设问题。
上电瞬间EC供电给键盘灯，进LOGO阶段BIOS接管IO总线，控制器初始化出错直接锁死键鼠，PS/2+USB一起失效是这款P8B75-M LX PLUS通病。
一、立刻做深度断电+彻底清CMOS（最高概率修复）
1. 拔掉主机220V电源线，抠下CR2032电池；
2. 短接CLRTC跳线（电池旁三针）15秒，再长按机箱开机键30S放空主板余电（关键，B75残留电荷极易锁IO）；
3. 静置5分钟换新纽扣电池（旧电池电压偏低必乱BIOS），只插后置黑色USB2.0口/PS/2圆口薄膜老键盘，蓝色USB3.0全部空置，裸板开机。
原理：CMOS错乱会自动关闭Legacy USB Support，LOGO阶段USB键盘直接被屏蔽，只剩开机瞬间EC短暂供电点灯。
二、清完能进BIOS后必改3项设置（根治）
进BIOS→Advanced→USB Configuration：
① Legacy USB Support：Enabled（必须开启，BIOS界面USB键盘生效关键）
② XHCI Pre-Boot Mode：Disabled（关闭前置USB3.0预启动，B75原生USB3.0极易初始化卡死LOGO）
③ Boot→关闭Fast Boot（快速启动跳过外设检测，必锁键盘），CSM开启。
三、上面无效＝2个硬件故障点（B75高发）
① BIOS固件损坏（最多）
这款LX PLUS出厂BIOS普遍有BUG，卡LOGO锁键鼠，用编程器重刷华硕官网原版BIOS；没有编程器可找同型号主板EZFlashU盘刷写。
② 南桥（PCH）内置USB控制器隐性故障
• 现象：换所有键盘、清CMOS、改参数全无效，PS/2+USB在LOGO统一失联；
• 诱因：雷击、静电、电源5V待机纹波击穿南桥IO部分，前期能点灯是独立5V待机供电，LOGO后总线受控南桥就锁死。
快速区分办法
拔掉全部SATA硬盘、PCIe设备，只CPU+单内存+主板+电源：
• 能进BIOS：硬盘/SATA设备短路拖累自检；
• 依旧LOGO锁键盘：BIOS/南桥硬件问题。

在后面的问答中基本将故障原因集中在BIOS右芯片的ME引擎固件损坏，在如何刷BIOS的回复中豆包提到“迅维论坛搜：P8B75-M LX PLUS 双BIOS W25Q64，帖子内含「BIOS.BIN+ME.BIN」一对固件，分别刷左右两颗，实测解决LOGO键鼠卡死故障。”

遂到迅维网实际搜索，有网友提到刷BIOS似乎能解决卡Logo问题，但也有说没有解决问题的。其间还有帖子说12V采样电路故障，用5V采样电路检测点直接并联接入解决的。有帖标注了12V采样电路位置和更换上分压11K电阻的分享。

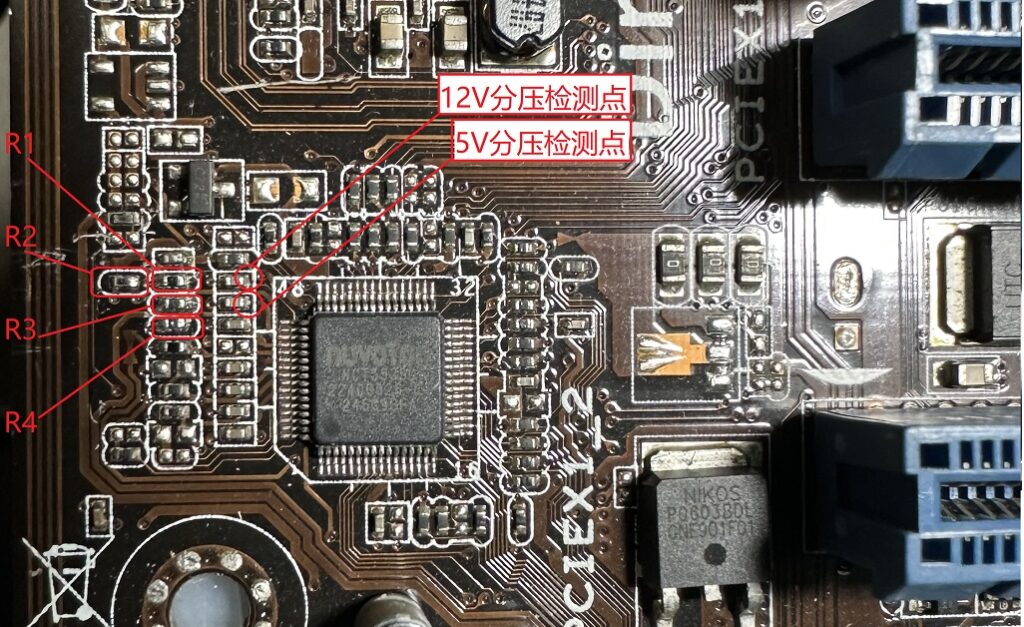

参照迅维网查询到的这些资料，用万用表检测主板相关电阻。有一个2M电阻怀疑已经开路（后来确认是3.3V电路上的，不影响检测）。查12V采样电路的上分压11K电阻在路测量是没有发现异常（测量值在5K左右），但实际电阻内部已经断路！加电开机测量12V采样电路输出点电压值为0V，这才确认那个R2=11K电阻也已经损坏。图中下分压电阻R1=1K。

5V采样电路的上分压电阻为R3，下分压电阻为R4。这两电阻的阻值不知道，但只要是4：1的关系就能得到1V的检测点电压。实际测量采样检测点的电压在1.02V。

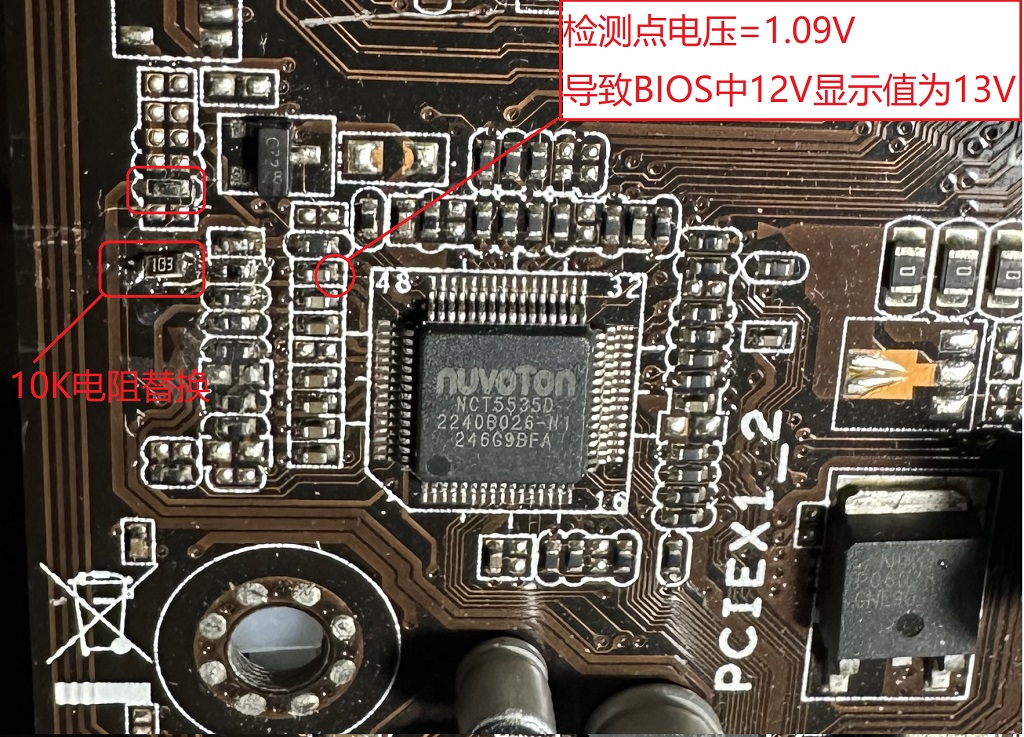

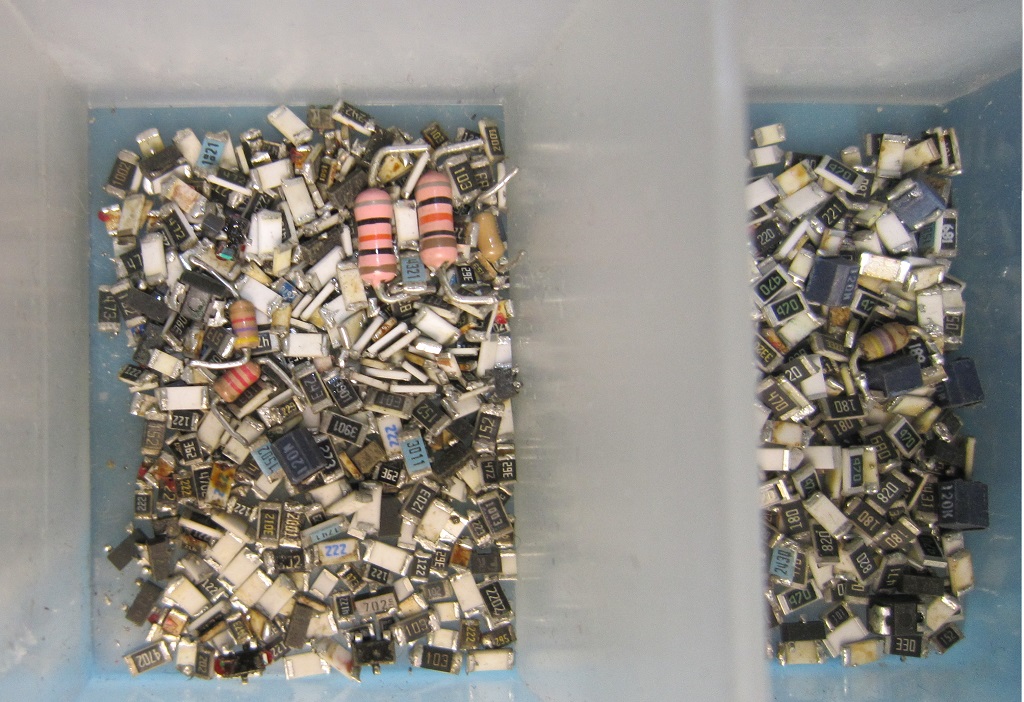

主板的贴片电阻体积很小，比手里所有的拆机贴片电阻都要小一号。只能在备件盒里搜寻出来比较接近的10K贴片替代。由于原位置两点太小，只好斜着把贴片在原位焊上。此后再开机就不会出现卡Logo问题，原始故障得以完整修复。看来当初怀疑BIOS固件损坏是一个误判。

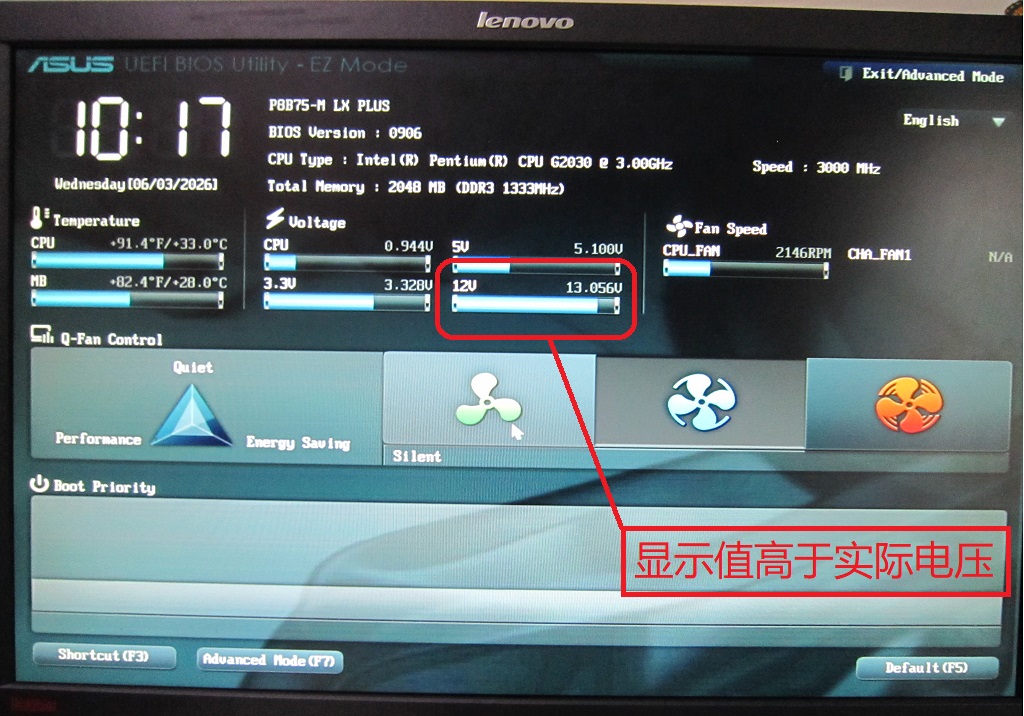

开机测量板上12V检测点电压为1.09V比原标准1V略高。这也造成在BIOS中显示的12V采样监测点电压值13.056V比实际值要高，这个误差在允许范围并不影响机器运行。

开机显示BIOS版本为0906，已经是ASUS网站上的最终版本。

小结：ASUS P8B75-M LX PLUS主板开机卡Logo故障，不一定是BIOS主固件或ME引擎固件损坏。可以重点检查12V电压检测点是否有1V左右电压？如果只有0V电压，多半是电路上分压11K电阻开路，觅适当阻值和体积的贴片电阻替换即可解决问题。从这个故障原因猜测以前那块ASUS TPX4主板不能引导系统的故障是否也有可能是相似情况？回头仔细检查该板的各路电压情况。

BG1QPO
2026年6月2日
